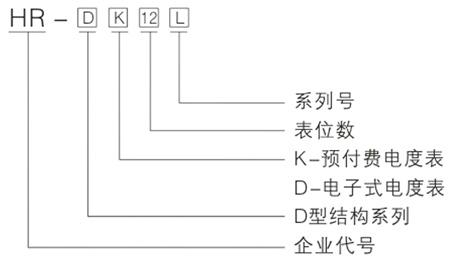

型号及含义
| 名称 | 外形尺寸（高x 宽x 深）mm | 装箱数 |
| Dl型单相十二表位 | 1065x1020x165 | 1只 |
产品型号及主要配置
| 型号 | 配置 | 名称 | 规格 | 数量 |
| HR-D-K12L01 | 总开关配置 表前配置 表后配置 采集器配套开关 | 塑壳断路器 隔离开关 断路器 断路器 | NM1-225S/3300 225A NH2-100/1P 63A DZ47LE-60/2P 60A DZ47-60/2P 10A | 1 12 12 1 |
| HR- D-K12L02 | 总开关配置 表前配置 表后配置 采集器配套开关 | 塑壳断路揭 隔离开关 断路器 断路器 | NM1-225S/3300 225A NH3-100/1P 63A DZ4 ?LE-60/1 P+N 40A DZ47-60/2P 10A | 1 12 12 1 |
| HR-D-K12L03 | 总开关配置 表前配置 表后配置 采集器配套开关 | 塑壳断路器 隔离开关 断路器 断路器 | NM1 LE-2255/3300 225A FJ 6G-25α16-50 6x16 DZ4 ?LE-60/1 P+N 40A DZ47-60/2P 10A | 1 3 12 1 |
注： 总开关连接线BV16mm²或BV25mm²电能表连接线BV6mm²或BV10mm²。

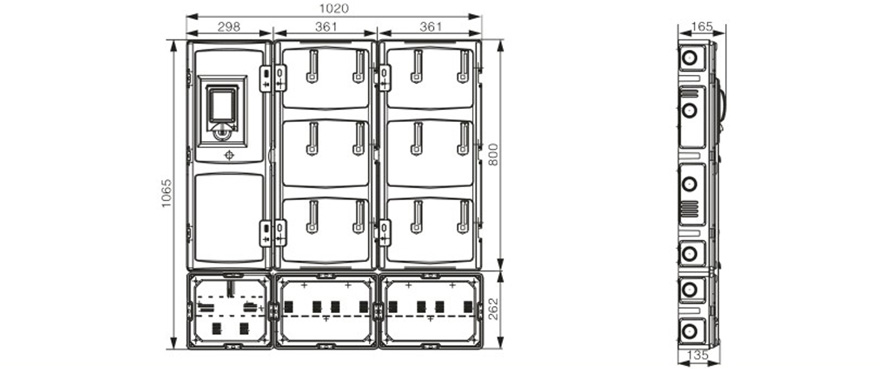

外形及安装尺寸（mm)

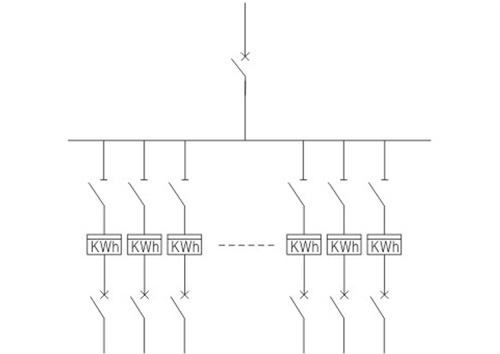

单相十二位电表箱（插卡）接线图
